Amtliche Lagepläne

Amtliche Lagepläne sind als grafische Darstellung einer Grundstückssituation wesentlicher Bestandteil bauordnungsrechtlicher Anträge. Mit der Vielzahl der darin zusammengestellten Informationen dienen sie der rechtssicheren Beurteilung von Bauvorhaben und Grundstücksteilungen sowie der Begründung grundstücksbezogener öffentlich-rechtlicher Verpflichtungen (Baulasten).

Dem Zweck des Antrags entsprechend unterscheidet man

  • amtliche Lagepläne zum Bauantrag
  • amtliche Lagepläne zum Teilungsantrag
  • amtliche Lagepläne für die Eintragung von Baulasten

Amtliche Lagepläne zum Bauantrag

Im Zuge der Planung eines Bauvorhabens wird zunächst ein Lageplanvorentwurf gefertigt, der die geometrischen und rechtlichen Gegebenheiten des Grundstücks enthält. So kann der Planer das Projekt exakt in die tatsächliche Grundstückssituation einpassen. Liegt der Projektentwurf vor, wird der amtliche Lageplan mit allen weiteren erforderlichen Eintragungen und Berechnungen abschließend fertig gestellt.

Diplom Ingenieur Wolfgang Bodem amtliche Lagepläne

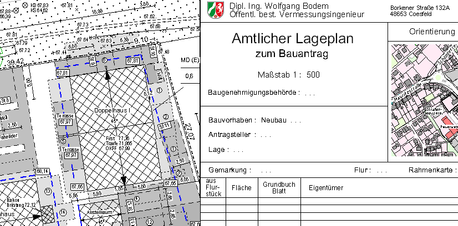

Ausschnitt aus einem amtlichen Lageplan

Amtliche Lagepläne zum Teilungsantrag

Soll ein bebautes Grundstück geteilt werden, muss beim zuständigen Bauamt ein Antrag auf Genehmigung der Grundstücksteilung (gem. § 8 der Bauordnung für das Land Nordrhein-Westfalen) gestellt werden. Um die Einhaltung der geltenden bauordnungsrechtlichen Bestimmungen für die bebaute Teilfläche beurteilen zu können, muss ein amtlicher Lageplan vorgelegt werden.

Amtliche Lagepläne für die Eintragung von Baulasten

Stellt sich bei der Planung eines Bauvorhabens heraus, dass bauordnungsrechtliche Vorschriften nicht eingehalten werden können oder in der Vergangenheit nicht eingehalten worden sind, besteht die Möglichkeit, gewisse bauordnungswidrige Zustände durch die Eintragung einer Baulast zu regulieren. Baulasten können sich beispielsweise auf Abstandflächen, Zuwegungen oder Überbauungen beziehen. Mit der Baulast geht der Grundstückseigentümer eine öffentlich-rechtliche Verpflichtung gegenüber der Baubehörde ein, bestimmte das Grundstück betreffende Dinge zu tun, zu unterlassen oder zu dulden. Die Eintragung einer Baulast erfolgt auf der Grundlage eines amtlichen Lageplans.

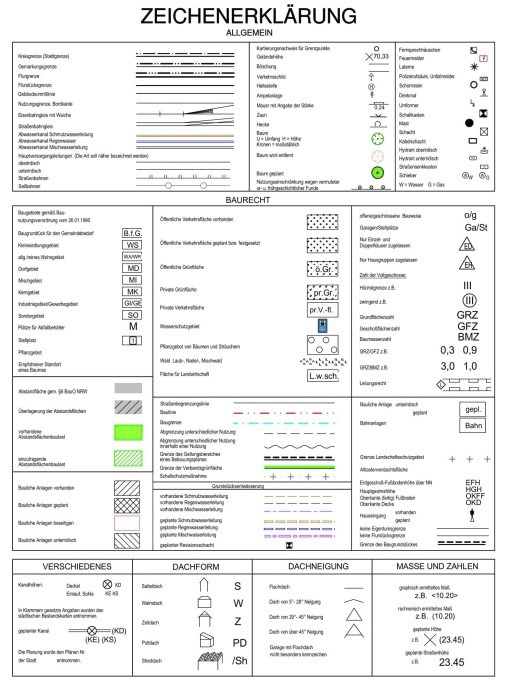

Planinhalt

Basierend auf der amtlichen Katasterkarte enthalten die Lagepläne je nach Antragszweck unterschiedliche Informationen. Neben den allgemeinen Angaben wie Flurstücks- und Lagebezeichnungen, Eigentümerangaben und Grundbuchbezeichnungen werden z. B. eingetragen:

  • Festsetzungen des Bebauungsplans
  • Bestehende Baulasten
  • Höhenlage des Baugrundstücks
  • Entwässerung des Grundstücks
  • Planungsrelevante Topografie
  • Geplante Grenzen
  • Geplante Bauvorhaben

Die Eintragungen beruhen auf Auskünften von den zuständigen Behörden, eigenen örtlichen Lage- und Höhenmessungen und planerischen Unterlagen von Architekten oder Bauingenieuren. Der genaue Planinhalt zu jedem Antragszweck ist in der Verordnung über bautechnische Prüfungen (BauPrüfVO) für das Land Nordrhein-Westfalen geregelt.

Kosten

Die Gebühr für einen amtlichen Lageplan ist in der für alle Vermessungsstellen geltenden Vermessungs- und Wertermittlungsgebührenordnung festgelegt. Sie bemisst sich nach der Größe des Antragsgrundstücks, nach dem Bodenwert, dem Schwierigkeitsgrad, dem Umfang der erforderlichen Eintragungen und nach den Herstellungskosten des Projekts.
